1. Clay brick & Dense clay brick 2. High alumina brick (Third class, 55% AL2O3) 3. Aluminum silicon carbide carbon brick, aluminum silicon carbide castable & aluminum silicon castable

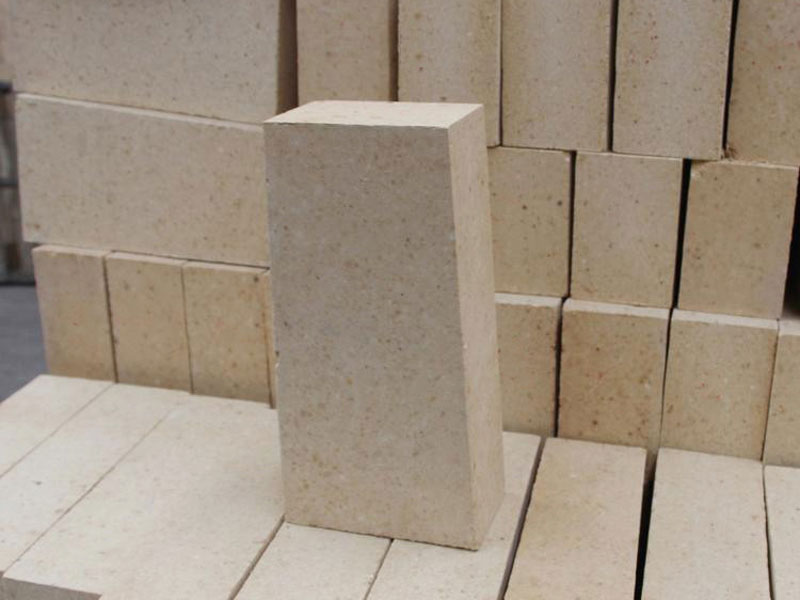

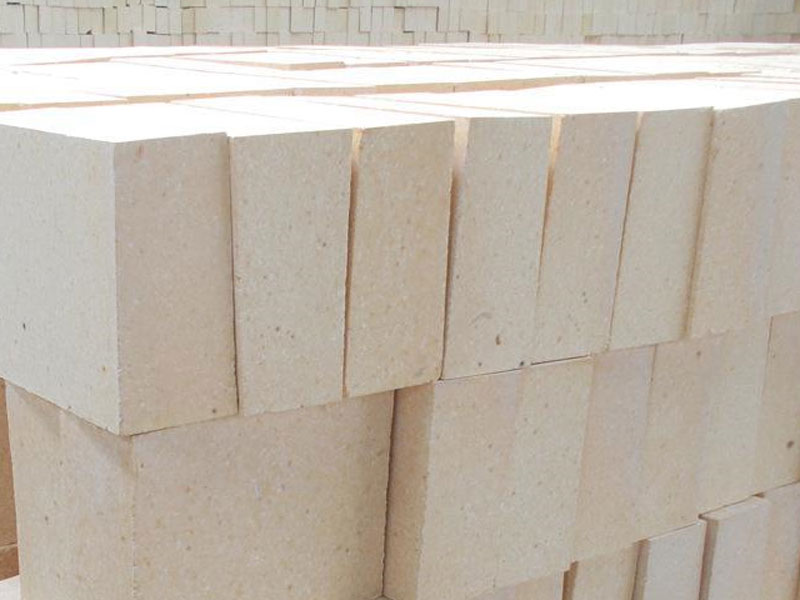

Dense clay brick

Items项目		Index指标
Al2O3, %		≥		42
Fe2O3, %		≤		1.5
Refractoriness 耐火度, °C		≥		1770
Cold Crushing Strength 常温耐压强度（MPa）		≥		70
Bulk Density 体积密度 （g/cm3）		≥		2.3
Apparent porosity 显气孔率（%）		≤		16
Thermal shock resistance (1100°C, water-cooling) 热震稳定性 (times)		≥		10
（RUL）Refractoriness Under Load 荷重软化开始温度 (0.2MPa, T2), °C		≥		1500
（HMOR）Hot Modulus Of Rupture 高温抗折强度, MPa 1100°C*0.5h		≥		10
（PLC）Permanent linear change on reheating 重烧线变化, % 1350°C*2h				+0.1~-0.5

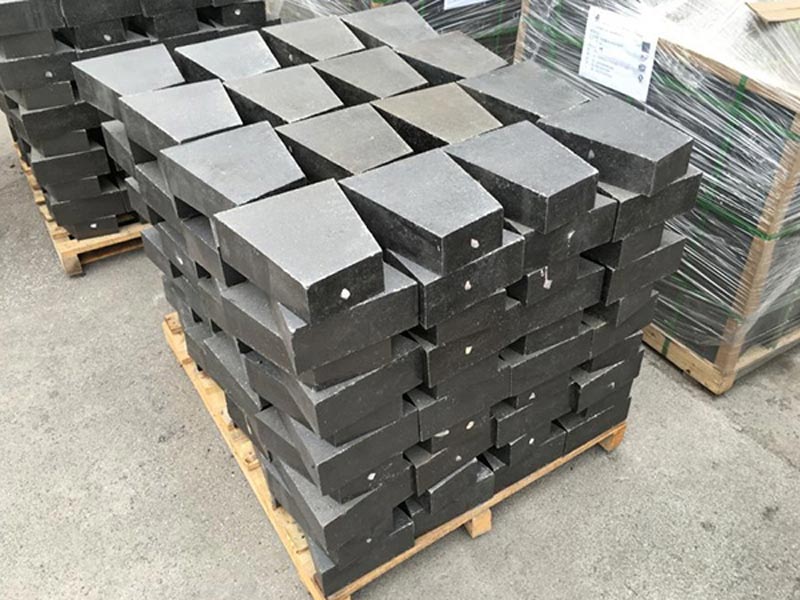

Al2O3-Sic-C Brick

Item 项目+A18:J26	Chemical index （化学指标）			Physical index （物理指标）				Application 应用
	Al2O3（%）	Sic（%）	F.C（%）	Apparent porosity 显气孔率（%）	Bulk Density 体积密度	Cold Crushing Strength 常温耐压强度 （MPa）	（HMOR）Hot Modulus Of Rupture 高温抗折强度（MPa）（1400°C*30min）
Al2O3-Sic-C Brick	>75	>6	>8	<7.0	>3	>75	>10	Hot metal zone, Strike zone, Slag line zone 铁水区、冲击区、渣线区
	>70	>6	>12	<7.5	>2.95	>65	>10	Hot metal zone,  Slag line zone铁水区、渣线区、出铁口底部
	>60	>10	>10	<8	>2.93	>65	>10	灌顶部
	>65	>10	>10	<7	>2.98	>75	>10	Strike zone冲击区
	>70	>10	>12	<6.5	>3.00	>75	>10	Hot metal zone, Strike zone, Slag line zone铁水区、冲击区、渣线区
	>68	>10	>12	<7.0	>2.98	>75	>10	Hot metal zone铁水区
	>75	>8	>10	<6.0	>3.05	>75	>10	Strike zone, Slag line zone冲击区、渣线区

Castable material for hot metal ladle 铁水包浇注料
Mullite refractory castable 莫来石耐火浇注料	Chemical Component 化学指标		≥	Al2O3+SiO2	85
	Bulk Density 体积密度（g/cm3）		≥	110°C*24	2.35
			≥	1550°C*3h	2.3
	（L.C.R）linear change rate 线变化率（%）			1550°C*3h	0-1.5
	（HMOR）Hot Modulus Of Rupture 高温抗折强度		≥	110°C*24h	5
			≥	1550°C*3h	12
	Cold Crushing Strength 常温耐压强度		≥	110°C*24h	40
			≥	1550°C*3h	120
	Thermal shock resistance (1100°C, water-cooling)热震稳定性/次数 time		≥	(1000°C, water-cooling)	50
	Construction water addition 施工加水量/%			External addition	6.5±0.5
